191.2 Valvole di Ritegno speciali 1
191.2

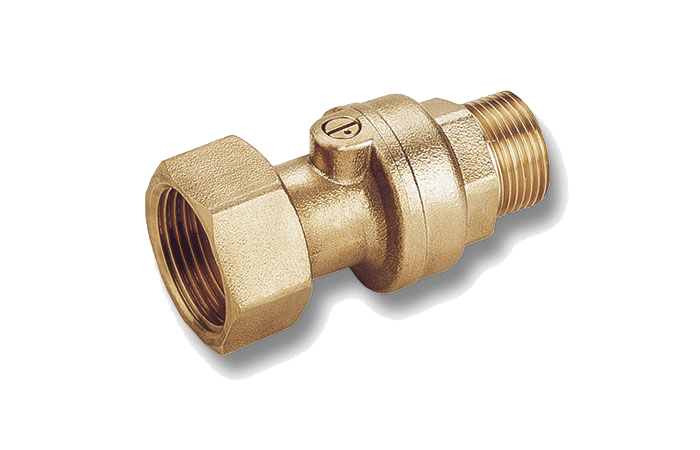

Valvola di ritegno con calotta
  • Campo di temperatura ammissibile (occasionale): -20 (vedi fluidi compatibili)–110 °C
  • Campo di temperatura di esercizio: 0 (escluso gelo)–95 °C
  • Pressione di apertura ritegno: 0,02 bar
  • Pressione massima di esercizio: 16 bar
  • Fluidi compatibili: acqua per impianti termici, soluzioni glicolate (max 30%), acqua sanitaria
  • Attacchi filettati: ISO 228-1
  • Codici prodotto
  • Descrizione
  • Documentazione
  • Prodotti alternativi
Codici prodotto
Codice articolo Misura Scarica il file 3D
1910250002 G 1 RN - G 1 M 10 40
Descrizione
Le valvole di ritegno Barberi® sono dispositivi a funzionamento unidirezionale, permettono cioè di evitare il ritorno del fluido in pressione. In base ai modelli, trovano impiego negli impianti ad acqua sanitaria, di riscaldamento, nelle centrali termiche, nei generatori di calore (caldaie murali, generatori a combustibile solido, pompe di calore), in impianti solari, in impianti idrici industriali e agricoli in genere. La tenuta idraulica interna è effettuata per mezzo delle forze esercitate da una molla e dalla pressione del liquido sopra una guarnizione che attua la tenuta anche a contropressioni minime. Oltre a questo, la forza della molla permette alla valvola di possedere caratteristica universale per quanto riguarda la posizione d’installazione. La particolarità di queste valvole è la presenza di un dispositivo di esclusione della funzione di ritegno che permette il ritorno del liquido. Questo dispositivo è utile in fase di carico dell’impianto (per evacuare l’aria rapidamente) e scarico (per permettere lo scarico completo dell’impianto stesso). Per impieghi particolari in cui è richiesta una resistenza a pressioni più elevate e/o a temperature più elevate (come, ad esempio, negli impianti solari), può essere preso in considerazione l’utilizzo delle valvole della stessa serie con otturatore in metallo e guarnizioni in Viton (art. 191KV). In caso sia richiesta limitata rumorosità, è possibile utilizzare le valvole della stessa serie con inserto antirumore (art. 191.2).
